Лазерная резка

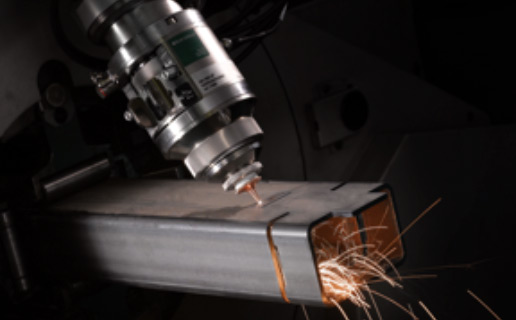

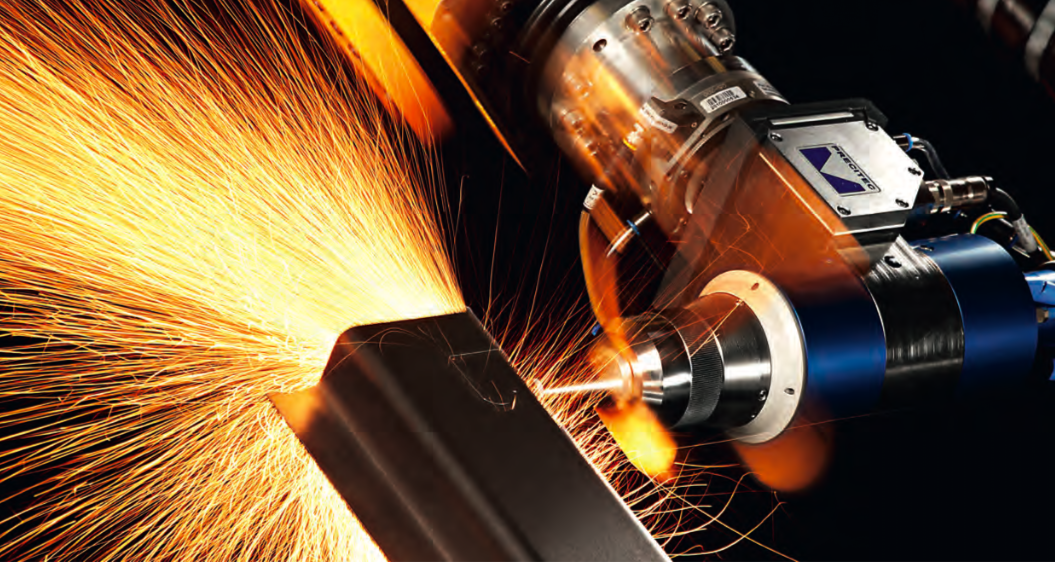

Резка специальных профилей (трубы), 3D резка

Лазерная 3D-резка – новая современная технология обработки металлов, пользующаяся все большей популярностью у промышленников всего мира. Лазерная 3D-резка используется для изготовления объемных деталей для различных приборов, машин и агрегатов, в строгом соответствии с конструкторской и технической документацией. Благодаря исключительной точности среза, возможностям работать со сложными контурами, экономичности и удобству исполнения она нашла широкое применение в самых различных сферах.

Мы предлагаем индивидуально подобранные под ваши задачи оптические системы Precitec – мирового лидера в производстве качественной оптики для лазерной резки различных 3 Д деталей - профиля, сфер и полусфер, создания объемных логотипов и барельефов, а также для производства различных элементов, используемых в машиностроительной индустрии и других промышленных сферах.

Кроме того, обратите внимание на системы для резки труб и сложных профилей, снятия фасок.

Выбирая наши оптические системы – Вы выбираете качество, скорость, точность обработки и экономичность!

SolidCutter

Узнать больше

Применяется совместно с волоконными лазерами, мощностью до 1 кВт для 2D/3D обработки. Быстрореагирующий датчик дистанционного контроля гарантирует высокое качество реза на высоких скоростях, даже в случае обработки деталей сложной формы. Линзы помещены в камеру для защиты от пыли, что делает весь путь лазерного излучения полостью изолированным от влияния внешних факторов.

Характеристика	Значение
Максимальная мощность лазера	4 кВт (для длины волн 900 - 1080 нм)
Электроника	Lazermatic® Z
NAmax	0,12 рад @FC100 (длина фокуса 75 мм, 100 мм, 125 мм)
NAmax	0,16 рад @FC100 (длина фокуса 75 мм, 100 мм, 125 мм)
Длина	от 350 мм
Ход по оси	± 15 мм
Размеры (Шир. х Глуб.)	около 163 х 132 мм
Вес системы	около 5 кг

MiniCutter

Узнать больше

Применяется совместно с волоконными лазерами, мощностью до 1 кВт для 2D/3D обработки. Его преимущество в том, что он легкий и компактный. Изящный дизайн обеспечивает высокую доступность при резке сильно искривленных поверхностей. Оптика защищена от испарений, брызг и режущего газа специальным защитным стеклом. Горизонтальное и вертикальное положение фокуса может быть отрегулировано внешним узлом.

Характеристика	Значение
Максимальная мощность излучения	1,5 кВт (для длины волн 1030 - 1090 нм)
NAmax	0,13 @FC75 (MiniCutter 2D: для фокуса 100 мм, 125 мм) (MiniCutter 3D: для фокуса of 75 мм, 100 мм, 125 мм, 150 мм)
Размеры	50 x 50 x 258 мм (FF75), 50 x 50 x 283 мм (FF100), 50 x 50 x 303 мм (FF125), 50 x 50 x 328 мм (FF150)
Вес	1,4 кг
Вертикальная регулировка	± 4 мм
Макс. давление режущего газа	20 бар

вернуться

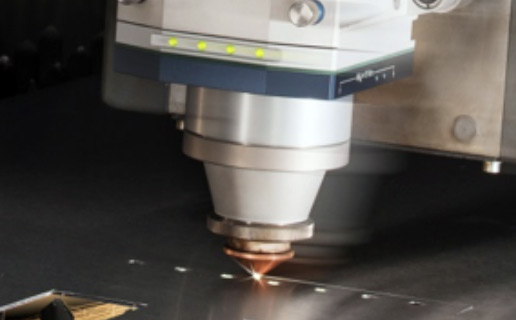

Портальная 2D резка

Среди лазерных технологий, используемых в настоящее время в машиностроительных отраслях промышленности, наиболее широкое распространение получила портальная (2Д) лазерная резка металлических и неметаллических материалов.

Широкий диапазон толщин и марок разрезаемых материалов, практически любые параметры вырезаемых деталей позволяют изготавливать детали различных типоразмеров и геометрической сложности. Современные лазерные раскройные комплексы позволяют выполнять раскрой тонколистовых материалов со скоростью до 140 м/мин с погрешностью не более 100 мкм. Для максимального увеличения толщины разрезаемых листов и скорости резки необходимо повышать мощность излучения лазера, поэтому в последние годы осуществляется промышленное освоение технологии лазерной резки на уровне мощности до 15 кВт.

Все оптические системы подобраны под задачи клиента и российские производственные условия.

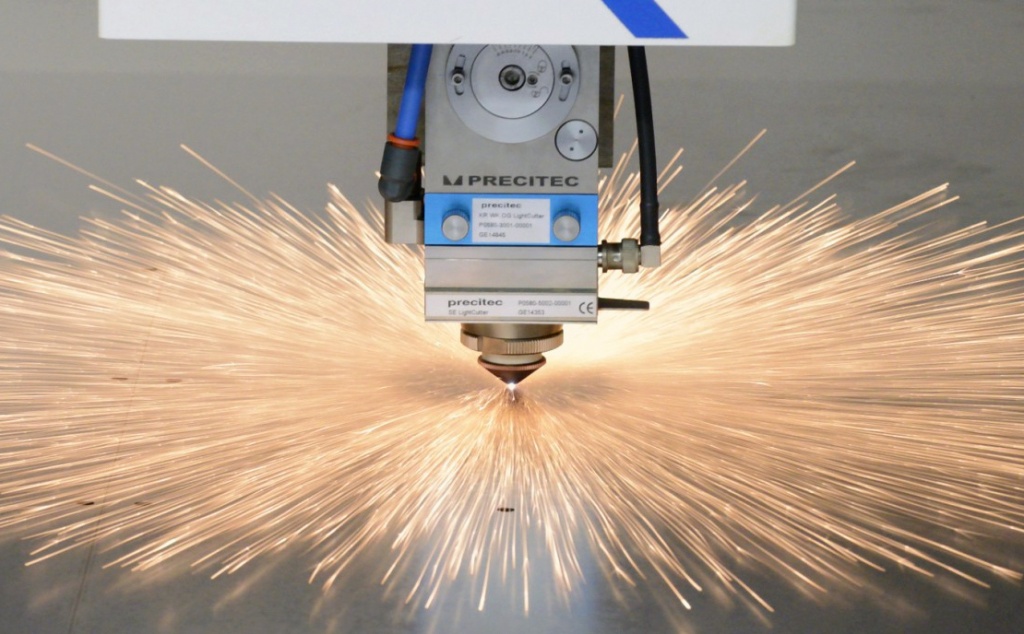

LightCutter

Узнать больше

Позволяет эффективно и экономично производить 2D резку при помощи волоконного лазера различных материалов малых и средних толщин. Мощности от 500 Вт до 6 кВт. Защита оптики от возможных загрязнений осуществляется благодаря сменном защитному стеклу.

	LightCutter	LightCutter моторизованный
Характеристика	Значение	Значение
Максимальная мощность лазера	3 кВт (длина волны 1030 - 1090 нм)	6 кВт (длина волны 1030 - 1090 нм)
Фокусное расстояние коллимации (FC)	75 мм, 100 мм	100 мм
Фокусное расстояние фокусировки (FF)	100 мм, 125 мм, 150 мм, 200 мм	125 мм, 150 мм, 200 мм
NAmax	0,16 при FС75, 0,12 при FC100	0,12 при FC100
Размеры (Ш х Г)	75 х 69 мм	130 х 69 мм
Длина	328 мм (FC75/FF125, прямая), 255 мм (FC75/FF125, угловая)	376 мм (FF125), 414 мм (FF150)
Масса	3,3 кг (FC75/FF125, прямая), 4,1 кг (FC75/FF125, угловая)	4,0 кг (FF125), 4,4 кг (FF150)
Вертикальная регулировка	+3 мм/-5 мм	+11 мм/-8 мм
Максимальное давление газа	25 бар	25 бар

SpeedCutter

Узнать больше

Выдерживает высокую мощность лазерного излучения, ускорения до 10G и позволяет производить лазерный 2D раскрой со скоростью до 140 м/мин. Speed Cutter позволяет производить идеальный 2D раскрой тонких листов 0.6-2.0 мм.

Характеристика	Значение
Максимальная мощность лазерного излучения	6 кВт (длина волны 1030 - 1090 нм)
Фокусное расстояние коллимации (FC)	75 мм
Фокусное расстояние фокусировки (FF)	75 мм
NAmax	0,16 при Fc 75
Размеры (Ш х Г)	54 х 54 мм
Длина	262 мм
Вес	1,9 кг
Вертикальная регулировка	± 2 мм
Максимальное давление газа	25 бар

вернуться

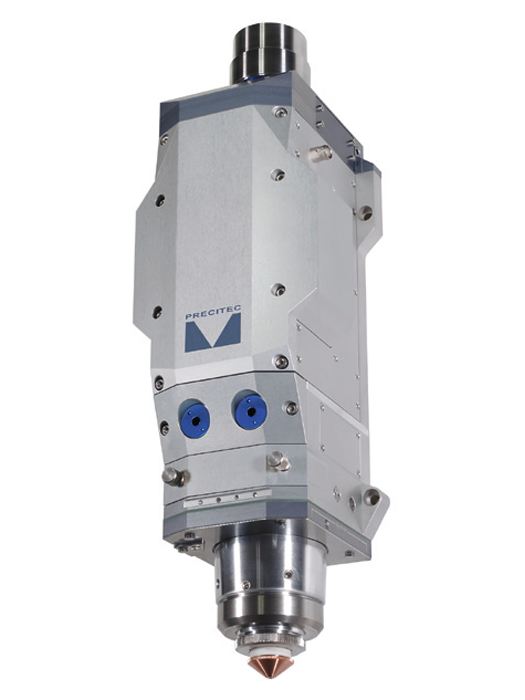

Система лазерной резки ProCutter

Система ProCutter предлагает комплексное решение для лазерной резки материалов тонкой и средней толщины с точностью 1 мкм. При определенном подборе фокусных расстояний головка позволяет также производить высококачественную обработку материалов больших толщин. Использование данной головки в станках для портальной резки и резки профилей позволяет полностью открыть ее потенциал и возможности. Использование инновационных технологий с проверенными концепциями обеспечивает наилучшую производительность, гибкость и надежность. Сочетание передовых технологий и дизайна позволяет производить обработку материала мощностью лазерного излучения до 30 кВт в ближнем ИК диапазоне при уменьшенном объеме и весе головки. Надежный и пыленепроницаемый корпус гарантирует долгий срок службы и позволяет выдерживать ускорения осей станка до 4.5g, что позволяет более эффективно применять процесс резки. Высокое качество оптики, а также стандарты качества при изготовлении и монтаже системы обеспечивают оптимальное формирование и ход лазерного луча с высокой стабильностью фокуса даже при высокой мощности лазерного излучения.

Узнать больше

ProCutter 2.0

Характеристика
Максимальная мощность лазера	8 кВт (1030 - 1090 нм)	15/30 кВт (1030 - 1090 нм)
Разъем оптоволокна	D, QBH	D, QBH, FCH-16
Фокусные расстояния коллиматора (FC)	100 мм	100 мм
Фокусное расстояние фокусировки (FF)	125 мм, 150 мм, 175 мм, 200 мм	150 мм, 200 мм
NAмакс	0,13	0,13
Размеры (Ш х Г)	92 x 115 мм	92 x 115 мм
Осевая длина	313 мм (FF125) .. 388 мм (FF200)	363 мм (FF150-QBH,D) .. 411 мм (FF200-FCH-16)
Вес	4,2 кг (FF125) .. 5,0 кг (FF200)	4,9 кг (FF150-QBH) .. 6,0 кг (FF200-FCH-16)
Диапазон регулировки фокусного расстояния	+6/-9 мм (FF125), +9/-13 мм (FF150), +12/-18 мм (FF175), +15/-20 мм (F200)	+10/-16 мм (FF150), +15/-30 (FF200)

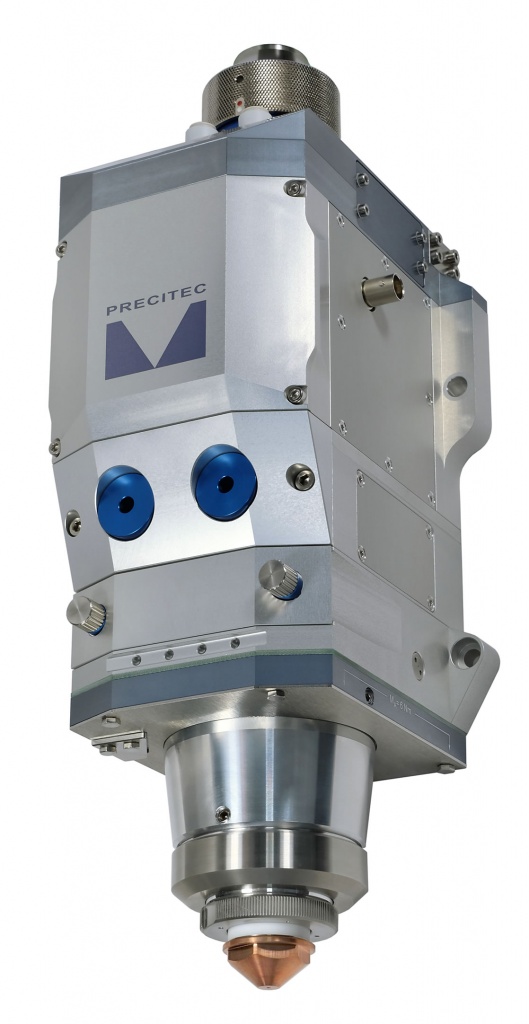

ProCutter Zoom 2.0

Данная оптическая система позволяет обрабатывать широкий диапазон толщин и материалов. Фокальное положение и диаметр пятна в фокусе могут изеняться независимо друг от друга. Есть возможность регулирования увеличения от 1,2х до 4,0х. Размер лазерного пятна в процессе может быть изменен более чем в 3 раза.

Характеристика	Значение
Максимальная мощность лазера	12 кВт (длина волны 1030 - 1090 нм)
Разъем оптоволокна	D, QBH, FCH-16
Коэффициент увеличения	1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0
Размеры (Ш х Г)	126 x 133 мм
Осевая длина	446 мм (QBH, D) .. 516 мм (FCH-16)
Вес	7,6 кг (QBH, D) .. 9,3 кг (FCH-16)

вернуться
